پمپ تزریق دیافراگمی

دوزینگ پمپ دیافراگمی

دوزینگ پمپ دیافراگمی  نوعی پمپ تزریق است که برای انتقال مایعات و پمپاژ آن ها با فشار و سرعت دلخواه از یک منبع به منبع دیگربه کار می رود. این پمپ ها به تزریق دقیق و کامل سیالات مشهورمی باشند . همچنین به طور صریح و با برنامه ریزی روشن و خاموش می شوند و سوییچ نیرو ثابت دارند. دوزینگ پمپ دیافراگمی یکی از رایج ترین انواع پمپ ها می باشد که دیافراگم به صورت مکانیکی یا هیدرولیکی فعال می شود یا از طریق یک شیر برقی حرکت می کند. به دلیل عملکرد مناسب، تنوع در جنس و مقرون به صرفه بودن آن، به عنوان پمپاژ کننده انواع سیالات در صنایع مورد استفاده قرار می گیرد. پمپ تزریق دیافراگمی از دسته ی جابه جایی مثبت است. منبع انرژی برق دوزینگ پمپ دیافراگمی موتوری،  به صورت تک فاز یا سه فاز در بازار وجود دارد.

نحوه ی عملکرد دوزینگ پمپ دیافراگمی

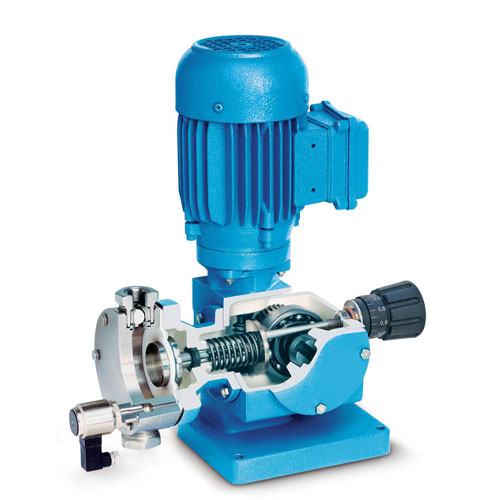

این پمپ ها از نظر مکانیزم و نوع طراحی شبیه دوزینگ پمپ پیستونی می باشند. در این پمپ که از دسته ی جا به جایی مثبت محسوب می شود، حرکت رفت و برگشتی یک دیافراگم  درون یک محفظه، باعث می شود که اختلاف فشار و عملیات مکش و تخلیه ایجاد شود. هنگامی که موتور و شفت به حرکت در آید، دیافراگم متصل به شفت عقب نشینی می کند. و به همین علت فضای درون محفظه زیاد می شود و فشار هوای داخل آن کاهش می یابد. همزمان درگاه ورودی باز می شود و این افت فشار موجب  می شود تا سیال  به داخل محفظه مکیده شود. سپس با ادامه ی حرکت شفت دریچه ی ورودی بسته می شود و دیافراگم به جلو برمی گردد و از این روی به سیال درون محفظه فشار می آورد. درگاه خروجی باز می شود و سیال با فشار بیرون می ریزد.

انواع دوزینگ پمپ دیافراگمی

1. دوزینگ پمپ دیافراگمی موتوری
2. دوزینگ پمپ دیافراگمی بادی
3. دوزینگ پمپ دیافراگمی سلونوئیدی

مزایا و ویژگی های دوزینگ پمپ دیافراگمی

1. عدم نیاز به استفاده ازصفحه الکتریکی
2. انواع ضد انفجار
3. دارای قابلیت خودمکشی
4. طراحی و عملکرد ساده آن
5. تولید صدای کم

1. امکان خشک کار کردن را دارد
2. تنظیم قدرت آن از 0 تا 100 درصد
3. قابلیت استفاده از اینورتر پس از تهیه ی دوزینگ پمپ
4. مناسب برای انتقال و تزریق مواد سمی و بسیار خورنده
5. عدم نشتی و ایجاد امنیت بالا هنگام کار



نحوه انتخاب دوزینگ پمپ دیافراگمی

عوامل مختلفی وجود دارد که هنگام انتخاب و خرید پمپ تزریق باید به آن ها توجه شود. ابتدا باید در نظربگیریم که سیال ازچه نوعی می باشد ( آب_دوغاب یا مایعی چسبناک مانند روغن) وسپس باید مقدارسیالاتی که فرآیند روی آن ها انجام می شود، در نظر گرفته شود. درنهایت باید بدانید که میزان جریان مورد نظرتان چقدر است. پمپ های تزریق دیافراگمی بسیار دقیق می باشند، از این روی جهت کنترل مواد مورد نیاز برای پمپاژ، حجم اندازه گیری شده و همچنین حجم کل مورد نیاز برای پمپاژ، به این پمپ ها نیاز دارید.

کارشناسان فروش سایت آلدوز پمپ به شما در انتخاب مناسب ترین پمپ تزریق راهنمایی می کنند و بهترین برند های دوزینگ پمپ را ارائه می دهند.

اندازه گیری دوزینگ پمپ دیافراگمی

هرچه درمورد کاربرد تزریق به ویژه خود ماده شیمیایی اطلاعات داشته باشید، انتخاب ظرفیت پمپ تزریق دیافراگمی نیز آسان تراست. سطح غلظت ماده شیمیایی، خورندگی، وزن مخصوص و PH بخشی ازعواملی هستند که می توانند بر سرعت جریان پمپ اثر بگذارند. همچنین درک ترکیبات شیمیایی نکته بسیار مهم در این عملیات می باشد که آیا فرآیند شیمیایی دبی را با درصدی از دبی فرآیند تزریق می کند و یا مقدار محدودی را به یک روند راکد تزریق می کند. هنگامی که اندازه گیری پمپ کامل شد، مرحله ی بعدی رفع فشار عملیاتی است.

کاربرد های دوزینگ پمپ دیافراگمی

 صنعت آب و فاضلاب

1. تزریق کلر
2. تزریق مواد شیمیایی ضدعفونی کننده به بویلرها و دیگ های بخاربرای تصفیه آب
3. تزریق مواد اسیدی یا بازی برای تنظیم و مدیریت میزان PH  آب
4. تزریق مواد شیمیایی ضد رسوب برای جلوگیری از سرریز شدن آن در سیستم ها و تجهیزات
5. تزریق مواد شیمیایی مانند شیر آهک و یا پلی فسفات برای حذف میزان سختی آب

صنعت نیشکر

1. تزریق اسید برای اسید شویی و تمیز کاری
2. تزریق سود سوز آور یا کاستیک برای شستشوی باقیمانده شربت ها

صنایع دارویی، آرایشی و بهداشتی

• تزریق حجم دقیقی از سیال شیمیایی مانند روغن ها، نگهدارنده ها، الکل ها و …

صنعت چوب و کاغذ

1. تزریق چسب
2. تزریق رنگ و کلر برای سفید کنندگی
3. تزریق برای پرکنندگی و فیلر کاغذ
4. تزریق رزین برای افزایش مقاومت کاغذ در هنگام آب خوردگی

صنایع شیمیایی و پتروشیمی

1. پمپاژ نفت خام، تخلیه ی بشکه ها و مخازن
2. تزریق الکل ها و رنگ ها به سیالات شیمیایی
3. تزریق انواع اسید ها، نیتریک، سولفوریک و… برای تنظیم میزان اسیدی یا بازی سیالات

صنعت مواد غذایی و نوشیدنی

1. تزریق رنگ های خوراکی
2. تزریق مواد افزودنی و مواد نگهدارنده
3. تزریق روغن ها، سس ها و تکه های میوه

تأثیرفشار بر دوزینگ پمپ دیافراگمی

 باید از سازندگان دوزینگ پمپ دیافراگمی موتوری پرسیده شود که درجه فشار کارخانه برای انداز گیری ظرفیت پمپ هایشان، چقدرباید باشد. این امر به کاربران کمک کرده  تا درک بهتری داشته باشند که هنگام کالیبراسیون پمپ چه انتظاراتی دارند. در پمپ تزریق دیافراگمی فشار مستقیما به صورت معکوس به خروجی پمپ منتقل می شود. این بدان معنی است که اگر فشار افزایش یابد، میزان دبی پمپ کاهش می یابد و برعکس.

اگر میزان فشار پمپ تزریق دیافراگمی پایین باشد، از متخصص پمپ یا سازنده آن برای رسیدن به نتایج مطلوب مشاوره بگیرید و یا به توصیه های سازنده آن توجه کنید. به عنوان مثال، اگرقصد دارید سیالی با فشار کم یا حتی بدون فشار تزریق کنید ، برای تهیه ی این فشار نیاز به تامین انرژی دارید. جهت  تهیه این انرژی به یک شیر فشاردر عقب پمپ نیاز می شود  تا با تولید هر میزان از ماده مورد نیاز به عملکرد پمپ اصلی کمک کند. برعکس هنگامی که می خواهید پمپ تزریق شیمیایی در فشار بالا داشته باشید، ممکن است لازم باشد تا تولید کننده میزان توان را افزایش دهد.

موتور ها و تجهیزات جانبی دوزینگ پمپ دیافراگمی

پس از اندازه گیری و طراحی دوزینگ پمپ دیافراگمی، باید موتور الکتریکی جریان متناوب یا مستقیم و تجهیزات جانبی آن ها به خط تولید اضافه شود که این تجهیزات به پمپ تزریق مواد شیمیایی یا دیافراگم کمک می کند. قدرت اسب بخار موتوری که برای پمپ دیافراگم در نظر می گیریم، بر اساس طراحی سازنده آن انتخاب می شود اما اولویت استفاده از برق تک فاز یا سه فاز و نوع محفظه می باشد. از محیطی که پمپ اندازه گیری دیافراگم در آن مواد شیمیایی استفاده می کند، برای حل مشکلات در مدت زمان طولانی اطلاعات به دست آورید.

عوامل مشترک پراهمیت

برخی عوامل مشترک که باید در هنگام اندازه گیری شیمیایی مورد بررسی قرار گیرند، عبارت اند از:

 آیا فشار مستمر برای تزریق ۲۰ psi موجود است؟ بله ولی  درغیراین صورت باید تهیه سوپاپ فشار برگشت در نظر گرفته شود.

آیا برای تزریق نیاز به دبی روان و بدون افزایش فشار و جریان است؟ دوزینگ پمپ های دیافراگمی با هر ضربه دیافراگم به صورت پالس تزریق می شوند. اگر خط فرآیند به یک جریان روان و سازگار نیاز داشته باشد، از یک میراگر ضربان دار استفاده می شود.

آیا نگرانی آن وجود دارد که دوزینگ پمپ دیافراگم به طور بالقوه از بین برود؟ خیر ولی در غیر این صورت یک شیر تسکین فشار نصب کنید.

به غیر از سه محصول اصلی جانبی که باید مورد توجه قرار گیرد، ستون‌های کالیبراسیون، کنتورهای جریان، شاخص‌های جریان، صافی‌های Y وغیره نیزجز محصولات جانبی می باشند.

تعمیر و نگهداری پمپ تزریق دیافراگمی

معمولا این پمپ برای انتقال مقادیر زیاد مایعات  طراحی نشده است و بیشتر بر روی دقت آن توجه شده است. به طور کلی نصب و نگهداری پمپ های دیافراگمی بسیارساده می باشد با این وجود، به دلیل دقیق بودن اجزای آن باید اطمینان حاصل شود که پمپ دیافراگمی همچنان جریان دقیق مورد نظر را برای هر برنامه ی مشخص ارائه می دهند.

نکات مهم

سیستمی که مسئول خنک سازی این مجموعه است، از یک پروانه قوی و باکیفیت ساخته شده است. از این روی هنگامی که قصد دارید دستگاه دوزینگ پمپ دیافراگمی موتوری را نصب و اجرا کنید حتما به جهت حرکت پروانه توجه داشته باشید. بعلاوه از آنجا که رفت و برگشت و فعالیت های ناشی از چرخه شفت سیالات را به حرکت درمی آورند و این شفت برروی دیافراگم نیز تاثیر می گذارد، باید این دو بخش مرتب بازرسی شوند و از امنیت و صحت عملکرد آن ها اطمینان حاصل شود. دوزینگ پمپ دیافراگمی موتوری به صورت ویژه در اندازه ها و توان های متفاوت برای استفاده در محیط هایی مانند استخر های شنا و تصفیه خانه ها طراحی شده اند.

برند های دوزینگ پمپ دیافراگمی

دوزیورو یا دوسرو(doseuro)

سکو(seko)

فیمارس(fimars)

اتاترون(ETATRON)

اینجکتا(Injecta)

جسکو(Jesco)

جمع بندی

همانطور که گفته شد دوزینگ پمپ دیافراگمی  یکی از انواع پمپ های تزریق می باشد که از دسته ی جا به جایی مثبت است. این پمپ برای انتقال مایعات و پمپاژ آن ها با فشار و سرعت دلخواه از یک منبع به منبع دیگربه کار می رود. از مزایای این پمپ ها می توان به طراحی و عملکرد ساده آن و تولید صدای کم اشاره کرد. و دارای 4 نوع موتوری، سلونوئیدی و بادی می باشد. این پمپ در صنعت چوب و کاغذ، نیشکر، دارویی، آرایشی و بهداشتی، شیمیایی و پتروشیمی، مواد غذایی و نوشیدنی و صنعت آب و فاضلاب استفاده می شود که  در این مطلب به طور مفصل به همه ی آن ها پرداختیم.  همچنین از برند های مطرح این پمپ می توان به اتاترون و سکو اشاره کرد. سایت پاور پمپ عرضه کننده انواع پمپ و پمپ تزریق می باشد و برای مشاوره و راهنمایی جهت انتخاب دوزینگ پمپ مناسبتان با کارشناسان فروش ما در ارتباط باشید.
